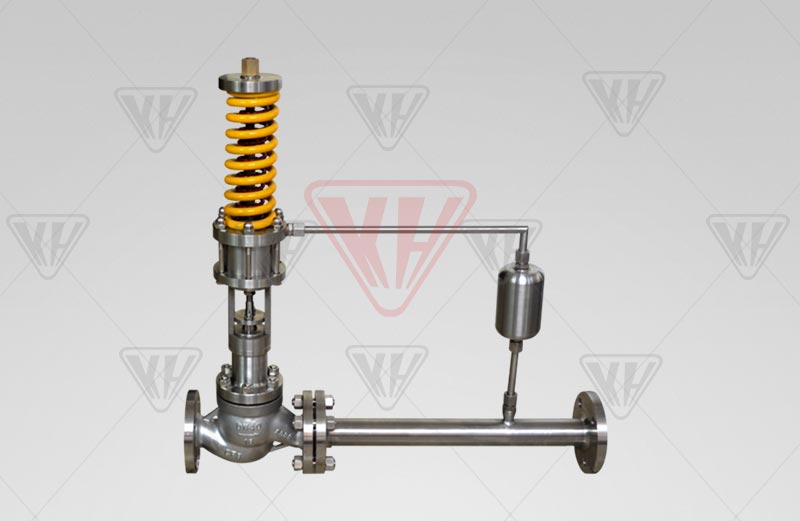

自力式压力(差压)调节阀
产品型号:V231型
公称通径:DN15~250mm
公称压力:PN1.6~4.0 MPa
适用温度:液体≤ 140℃、气体≤ 80℃
主要材质:铸铁、铸钢、铸不锈钢
设计标准:GB/T17213
检验标准:GB/T4213
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情

产品概述:

       直接作用型自力式压力(差压)调节阀,由阀体、阀座、阀芯部件等零部件组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力 的节能型产品,可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供 暖系统。

◆型号、规格

类别

压力控制调节阀

差压控制调节阀

阀后压力调节阀

阀前压力调节阀

差压上升阀关闭

差压上升阀开启

硬密封

软密封

硬密封

软密封

硬密封

软密封

硬密封

软密封

型号

V230 D01

V230D01

V230D02

V231D02

V230D03

V231D03

V230D04

V231D04

规格

DN15-250


技术参数:

公称通径 mm

15

20

25

32

40

50

65

80

100

125

150

200

250

额定流量系数 Kvs

3.2

5

8

12.5

20

32

50

80

125

160

320

450

630

公称压力 MPa

1.6、 4.0

Z 值

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

最高工作温度℃

V230 V231

液体≤ 140 、气体≤ 80

硬密封 V230

配隔离罐≤ 200

配隔离罐和加长件≤ 300*

配隔离罐和散热片≤ 200

压力平衡元件

波纹管

滚动膜片

法 兰 标 准

DIA (亦可按用户要求提供法兰标准)

阀 体 材 质

PN16 :铸铁(工作温度≤ 200 ℃);

PN4.0 :铸钢、铸不锈钢(工作温度≤ 350 ℃)

阀 芯 材 质

不锈钢;软密封为不锈钢镶嵌橡胶圈

最高工作压力 MPa

公称压力(注意△ Pmax 及工作压力与工作温度的关系)

注:
1、液体>140℃、气体>80 ℃时阀倒装;
2、Z值:噪音衡量系数,该值用来衡量噪音大小,具体计算详见自力式调节阀选择指南。

◆外形尺寸

◆V230/V231控制阀尺寸及重量

公称通径 mm

20

25

32

40

50

65

80

100

125

150

200

250

L mm

150

160

180

200

230

290

310

350

400

480

600

730

B mm

212

238

238

240

240

275

275

380

380

295

325

372

大约重量 kg

6.7

9.7

13

14

17

29

33

60

70

80

140

220

◆D02(D04)执行器尺寸及重量

有效面积 cm 2

32

80

250

630

D mm

172

172

263

380

H mm

435

430

470

520

大约重量 kg

7.5

7.5

13

28


◆D01(D03)执行器尺寸及重量

有效面积 cm 2

32

80

250

630

D mm

172

172

263

380

H mm

440

435

440

520

大约重量 kg

7.5

7.5

13

28

注:直接作用式自力式阀的总高及总重为控制阀与执行器高度及 重量之和。
