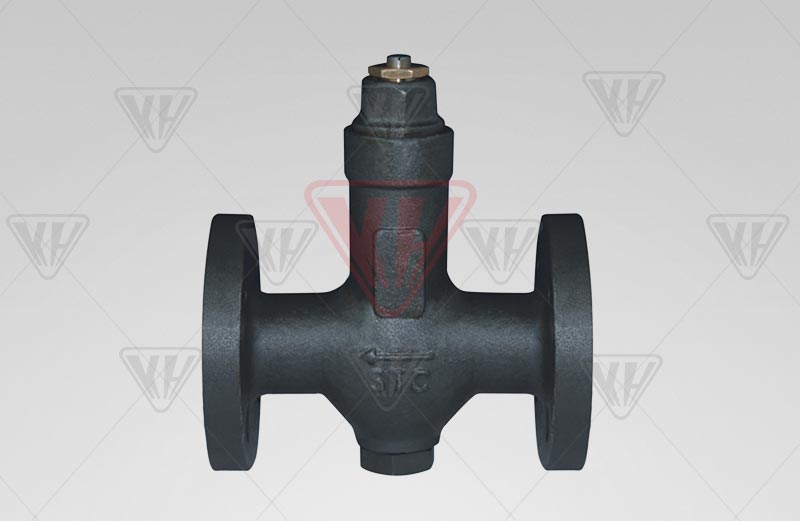

热静力波纹管式蒸汽疏水阀
产品型号:STF-C
公称通径:DN15~100mm
公称压力:PN0.05~1.6MPa
主要材质:锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式:手动
设计规范:GB/T 9093
结构长度:GB/T 12250
螺纹连接:ISO 228
法兰连接:JB/T 79,GB 9113,ANSI B16.34
试验与检验:GB/T 13927
产品详情

热静力波纹管式蒸汽疏水阀结构特点

 1、排水温度可以调节在70-100度之间,使用方便。
 2、能够阻止高温凝结水的排放,保持蒸汽管线的热能。
 3、连续排放,没有噪音。蒸汽压力的小波动没有影响使用。
 4、结构简单,安装方便,随意。
 5、通过增加波纹管直径提高凝结水的排列量。
 6、具有良好的排空性能,不怕冻。零泄漏,背压率达到75%以上。



热静力波纹管式蒸汽疏水阀主要技术参数

产品型号 公称通径 连接方式 使用压力 最高允许温度 外型尺寸 参考重量
L H1 H2 W
YSF-A 15-20
25
螺纹 0.05-1.6 220 125
130
    45
48
1.2
YSF-A 32-50 螺纹 0.05-1.6 220 150     55
64
73
2
YSF-B 15-25 法兰 0.05-1.6 220 140     95
105
115
3.4
YSF-B 32-50 法兰 0.05-1.6 220 160     135
145
160
6.5
YTF-A-16C 15-20
25
螺纹 0.05-1.6 220 155 40 75 45 1.6
32-50 195 55 100 78 3.4
STF-B-16C 15-20
25
螺纹 0.05-1.6 220 95
105
110 30 55 2.8
32-40
50
110
120
155 40 60 4.2
STF-C-16C 15-20
25
32-50
法兰 0.05-1.6 220 150
160
230
180 50 55
120
5
13
65-80
100
360
310
210 70 150 26



热静力波纹管式蒸汽疏水阀排水量

型号/尺寸 疏水阀的工作压差(△t).kg/cm2
CS14/STB/STC 0.5 1 2 4 6 8 10 12 16
△t35 500 780 800 900 950 980 1000 1050 1100
△t25 300 400 460 500 540 700 780 800 860
△t15 180 200 250 280 310 350 400 450 520

注:
 1、△t为排水温度与饱和凝结水温度之差,温度(△t)增加,排量随之增加。
 2、该阀出厂前疏水温度已调节在95左右,如需改变疏水温度或排量时,可调节阀顶的旋转螺针。顺时针旋转阀芯前进,疏水量减少,疏水温度降低;逆时针旋转,阀芯后退,疏水量增大,疏水温度上升,调整后将锁紧螺母拧紧。
3、压差是指疏水阀入口端与出口端的压力差,排量是指蒸汽凝结水在单位小时内连续排放的量。
