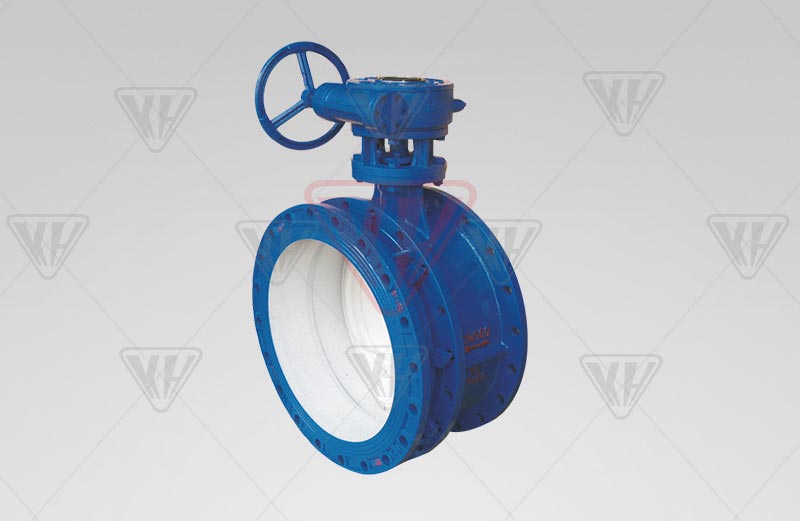

法兰伸缩蝶阀
产品型号:SD341X
公称通径:DN50~2000mm
公称压力:PN0.6~1.6MPa
适用温度:X:-40℃~90℃;XF:-20℃~200℃(软密封);碳钢:-29℃~425℃ 不锈钢-40℃~650℃(硬密封)
适用介质:水、空气、天然气、油品及弱腐蚀性流体
驱动方式:蜗轮传动、电动、气动、液动
阀体材料:WCB、QT450-10、不锈钢
制造标准:JB/T8527-97、GB/T 122387-89
法兰标准:GB9113-2000、GB17241.6-1998
检验标准:GB/T 13927-92
产品详情

产品简介

       法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的****装置。


工作原理

      法兰伸缩蝶阀分三种类型:
A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。
B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。
C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。

产品特点:

1、密封部位可调节更换,密封性能可靠。

2、结构独特,设计灵活,重量轻,省力,启闭迅速。

3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。

安装注意事项:

1、法兰伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

2、法兰伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。

3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。

4、法兰伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。


主要外形尺寸 PN1.0MPa

DN
(mm)
手动装置 D D1 d b C L n-d0 4-M H H1 H2 L1 L2 L3 L4 L5 φ WT
(kg)
L0 Lmax Lmin
300 3D-30/250 445 400 370 28 57 282 302 252 8-φ23 M27 959 542 267 449 178 254 104 473 300 148
350 3D-30/250 505 460 429 30 64 301 321 271 12-φ23 M20 1048 583 315 449 178 254 104 473 300 188
400 3D-30/250 565 515 480 32 70 313 333 283 12-φ28 M24 1120 620 350 449 178 254 104 473 300 237
450 3D-30/250 615 565 530 32 76 334 354 304 16-φ28 M24 1190 667 373 449 178 254 104 473 300 268
500 3D-30/400 670 620 582 34 76 346 366 316 16-φ28 M24 1280 702 428 486 178 254 130 528 300 289
600 3D-60/800 780 725 682 36 89 398 418 368 16-φ31 M27 1409 759 450 627 196 245 162 596 400 480
700 3D-60/800 895 840 794 40 115 425 445 395 20-φ31 M27 1613 885 528 627 244 245 162 596 400 645
800 3D-120//1500 1015 950 901 44 120 455 475 425 20-φ34 M30 1736 1013 573 635 244 295 196 711 300 818
900 3D-120//1500 1115 1050 1001 46 120 485 505 455 24-φ34 M30 1860 1071 639 635 270 295 196 711 300 956
1000 3D-120//1500 1230 1160 1112 50 150 495 515 465 24-φ37 M33 2107 1234 723 955 270 296 295 807 300 1277
1200 3D-120//1500 1455 1380 1328 56 175 542 562 512 28-φ40 M366 2326 1343 833 955 455 296 295 807 300 1764
1400 3D-200/4000 1675 1590 1530 62 195 612 632 582 32-φ43 M39 2996 1668 1078 1270 455 387 414 1089 500 4280
1600 3D-200/4000 1915 1820 1750 68 220 640 660 610 36-φ49 M45 3246 1778 1218 1270 598 387 414 1089 500 4953
1800 3D-200/12000 2115 2020 1950 70 245 710 730 680 40-φ49 M45 3720 2044 1426 1628 745 387 602 1399 500 7416
2000 3D-600/12000 2325 2230 2150 74 270 775 795 745 44-φ49 M45 3851 2115 1486 1630 750 417 602 1399 500 9372
