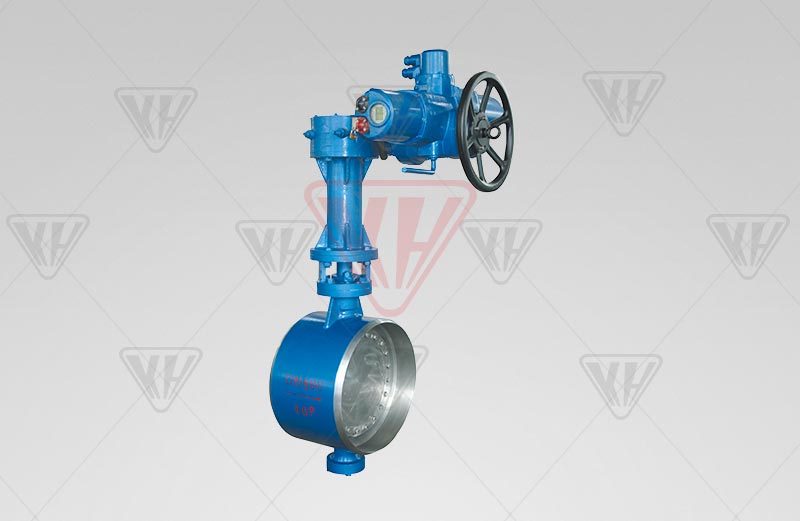

对焊式硬密封蝶阀
产品型号:D363H/W
公称通经:DN100~1000mm、NPS4"~48"
公称压力:强度试验(1.5×PN)密封试验(1.1×PN)
适用温度:碳钢:-29℃~425℃,不锈钢:-40℃~650℃
适用介质:水、热水、蒸汽、油品
驱动形式:蜗轮传动、电动、气动、液动
焊接标准:GB12224、ANSI B16.25、DIN2559
产品详情

对悍式硬密封蝶阀特点
1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

对悍式硬密封蝶阀主要技术参数

公称通径DN(mm)  DN(100~400)mm、in4~48
公称压力PN(MPa)  强度试验(1.5×PN)密封试验(1.1×PN)
适用温度  碳钢:-29℃~425℃,不锈钢:-40℃~650℃
适用介质  水、蒸汽、热水、油品
驱动方式  蜗轮传动、电动、气动、液动
压力等级  ANSI 150Lb/PN25
焊接标准  GB12224、ANSI B16、25、DIN2559



主要零部件材料

零件名称  材料
阀体  碳钢、不锈钢、铬铝钢
蝶板  碳钢、合金钢、不锈钢
阀座  3不锈钢、钴基硬质合金
轴套  不锈钢
阀杆  不锈钢、特殊材料
填料  柔性石墨


D363H/663H/
963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸

公称通径
主要尺寸  公称通径 主要尺寸
in  DN(mm)  H1  in  DN(mm)  H1
100  190  270  370  18  450  330  535  820
125  200  295  390  20  500  350  560  900
150  210  308  416  24  600  390  630  980
200  230  370  530  28  700  430  670  1100
10  250  250  450  580  32  800  470  800  1300
12  300  270  465  630  36  900  510  850  1370
14  350  290  475  595  40  1000  550  880  1480
16  400  310  505  755  48  1200  630  1000  1690
