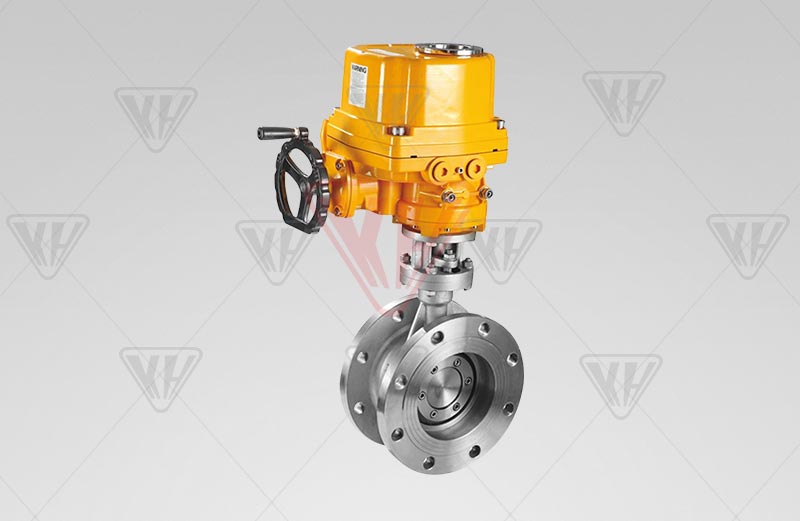

电动法兰式硬密封蝶阀
产品型号:D943H
公称通径:DN50~2000mm
公称压力:PN0.6~2.5MPa
阀体材质:WCB、304、316
驱动方式:电动,气动、手动
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

一、电动法兰式硬密封蝶阀结构及性能简介
       本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。

二、电动法兰式硬密封蝶阀主要性能特点
1、结构独特、型小轻便、操作灵活、省力、方便;
2、密封可靠,可达到气密封无泄漏;
3、流量特性趋于直线调节性有****;
4、采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

三、电动法兰式硬密封蝶阀用途
       本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体****装置。

四、主要连接及外形尺寸 PN0.6,1.0MPa

公称通径DN 结构长度L 外形尺寸(参考值) 连接(标准值) 参考
重量
H Dd943H PN0.6MPa PN1.0MPa
mm inch H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 530 250 255 160 130 4-14 185 145 4-18 20
80 3 114 180 120 565 250 255 190 150 4-18 200 160 8-18 23
100 4 127 190 138 600 250 255 210 170 4-18 220 180 8-18 25
125 5 140 200 164 640 250 255 240 200 8-18 250 210 8-18 40
150 6 140 210 175 705 300 315 165 225 8-18 285 240 8-22 47
200 8 152 230 200 775 300 315 320 280 8-18 340 295 8-22 60
250 10 165 250 243 945 300 315 375 335 12-18 395 350 12-22 95
300 12 178 270 250 1070 300 315 440 395 12-22 445 400 12-22 124
350 14 190 290 280 1140 300 315 490 445 12-22 505 460 16-22 181
400 16 216 310 305 1210 300 315 540 495 16-22 565 515 16-26 260
450 18 222 330 350 1335 575 714 595 550 16-22 615 565 20-26 338
500 20 229 350 380 1415 575 714 645 600 20-22 670 620 20-26 360
600 24 267 390 445 1605 656 810 755 705 20-26 780 725 20-30 540
700 28 292 430 480 1844 656 810 860 810 24-26 895 840 24-30 580
800 32 318 470 530 2040 656 810 975 920 24-30 1015 950 24-33 845
900 36 330 510 580 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 650 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 760 2640 785 863. 1405 1340 32-33 1455 1380 32-39 2000
1400 56 530 710 850 2886 8410 890 1630 1560 36-36 1675 1590 36-42 3000
1600 64 600 790 1030 3156 810 890 1830 1760 40-369 1915 1820 40-48 4700
1800 72 670 870 1230 3421 830 930 2045 1970 44-39 2115 2020 44-48 6500
2000 80 760 950 1350 3685 850 940 2265 2180 48-42 2325 2230 48-48 8700



主要连接及外形尺寸 PN1.6,2.5MPa

公称通径DN 结构长度L 外形尺寸(参考值) 连接(标准值) 参考
重量
H Dd943H PN1.6MPa PN2.5MPa
mm inch H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 165 125 4-18 165 125 4-18 19
65 5/2 112 170 115 530 250 255 185 145 4-18 185 145 8-18 22
80 3 114 180 120 565 250 255 200 160 8-18 200 160 8-18 25
100 4 127 190 138 600 250 255 220 180 8-18 235 190 8-22 28
125 5 140 200 164 640 250 255 250 210 8-18 270 220 8-26 43
150 6 140 210 175 705 300 315 285 240 8-22 300 250 8-26 50
200 8 152 230 200 775 300 315 340 295 12-22 360 310 12-26 64
250 10 165 250 243 945 300 315 405 355 12-26 425 370 12-30 99
300 12 178 270 250 1070 300 315 460 410 12-26 485 430 16-30 130
350 14 190 290 280 1140 300 315 520 470 16-26 555 490 16-33 188
400 16 216 310 305 1210 300 315 580 525 16-30 620 550 16-36 270
450 18 222 330 350 1335 575 714 640 585 20-30 670 600 20-36 350
500 20 229 350 380 1415 575 714 715 650 20-33 730 660 20-36 375
600 24 267 390 445 1605 656 810 840 770 20-36 845 770 20-39 560
700 28 292 430 480 1844 656 810 910 840 24-36 960 875 24-42 610
800 32 318 470 530 2040 656 810 1025 950 24-39 1085 990 24-48 880
900 36 330 510 580 2255 785 863 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 650 2380 785 863 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 760 2640 785 863. 1485 1390 32-48 1530 1420 32-56 2150
1400 56 530 710 850 2886 810 890 1685 1590 36-48 1755 1640 36-60 3200
1600 64 600 790 1030 3156 810 890 1930 1820 40-55 1975 1860 40-60 5000
1800 72 670 870 1230 3421 830 930 2130 2020 44-55 2195 2070 44-68 6900
2000 80 760 950 1350 3685 940 2345 2230 48-60 2425 2300 48-68 9100
