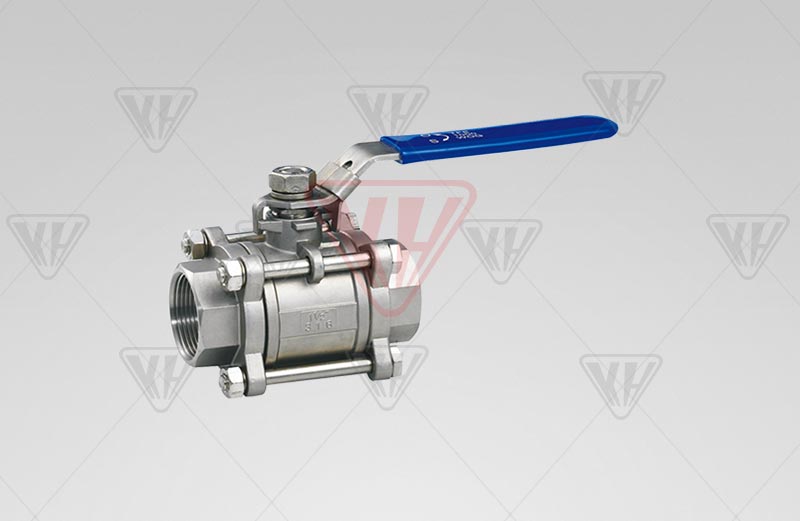

三片式焊接不锈钢球阀
产品型号:Q11F
公称通径:NPS1/2″~2″
适用温度:-20~232℃~350℃
阀体材质:不锈钢CF8M、碳钢WCB
驱动方式:手动、电动、气动
设计标准:ASME B16.34 GB/T12224
结构长度:ASME B16.10 GB/T12221
连接法兰:ASME B16.34 JB/T79
试验和检验:JB/T9092 API 598
产品详情

一、三片式焊接不锈钢球阀 产品概述

       三片式焊接不锈钢球阀适用于工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、三片式焊接不锈钢球阀 产品特点

       三片式焊接不锈钢球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。   阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

三、三片式焊接不锈钢球阀 主要零件材料

零件名称 材质
不锈钢 碳钢
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 FCD45
垫圈 不锈钢SS304 FCD45
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 B7
垫圈 不锈钢SS304 不锈钢SS304
填料压盖螺母 不锈钢SS304 FCD45
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 B8


四、三片式焊接不锈钢球阀 外形尺寸

NPS 1/2″ 3/4″ 1″ 11/4 11/2 2″
L 92 111 127 140 152 178
S 21.8 27.1 33.8 42.8 48.7 61.l
B 9.6 12.7 12.7 127 12.7 15.9
LO 123 160 160 l95 195 250
NPT 1/2" 3/4″ 1″ 11/4 11/2 2″
