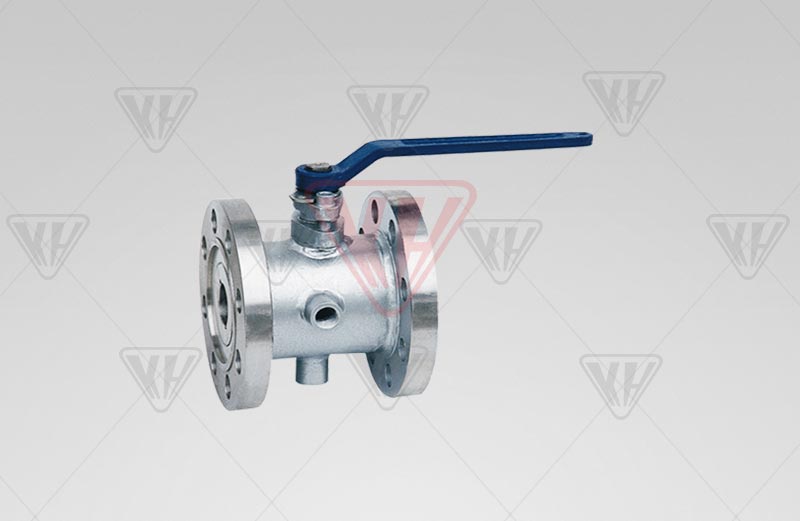

保温球阀
产品型号:BQ41F
公称通径:NPS1/2"~8"
公称压力:Class150~300Lb
主要材质:1Cr18Ni9Ti、SS304
适用介质:重油、胶类等易凝固介质
驱动方式:手动、电动、气动
设计标准:ASME B16.34 GB/T12224
结构长度:ASME B16.10 GB/T12221
连接法兰:ASME B16.34 JB/T79
试验和检验:JB/T9092 API 598
产品详情

一、BQ41F保温夹套球阀特点
        BQ41F缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。
       BQ41F缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
       根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。   BQ41F缩径保温球阀产品具有良好的保温保冷特性,具阀门的痛径与管径一致,同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。


二、BQ41F保温夹套球阀主要连接尺寸(mm)

公称通径DN

法兰规格

尺寸(mm)

重量(Kg)

d

L

H

W

E

Q

P

inch

DN

150、300Lb;10K、20K

1/2

15

15*40

15

110

101

130

58.5

147

NPT3/4

5

3/4

20

20*40

19

117

101

160

58.5

147

NPT3/4

6

1

25

25*50

25

127

106

160

63.5

156

NPT3/4

9

11/2

40

40*65

38

165

125

230

62.5

181

NPT3/4

15

2

50

50*80

51

178

135

230

68

218

NPT3/4

21

3

80

80*150

76

229

193

400

82

275

NPT3/4

38

4

100

100*200

102

254

265

700

83

300

NPT3/4

70

6

150

150*250

152

292

355

1100

95

403

NPT1

101

8

200

200*350

203

330

410

1100

100

492

NPT1

140


 三、保温夹套球阀主要零件材质表

序号

零件名称

材质

GB

ASTM

1

夹套

25

105

2

阀座

WCB

A216-WCB

3

阀体

25

A105

4

密封圈

PTFE、对位聚苯

5

球体

6

阀杆

1Cr13

A247-410

7

填料

柔性石墨

8

填料压盖

WCB

A216-WCB

注:保温夹套球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。


四、BQ41F缩径保温球阀I型主要连接尺寸

公称通径DN

L

D

D1

D2

B

F

Z-Φd

2-G

15

130

95

65

45

14

2

4-Φ14

3/8

20

150

105

75

55

14

2

4-Φ14

3/8

25

160

115

85

65

14

2

4-Φ14

3/8

32

165

135

100

78

16

2

4-Φ18

1/2

40

180

145

110

85

16

3

4-Φ18

1/2

50

200

160

125

100

16

3

4-Φ18

1/2

65

220

180

145

120

18

3

4-Φ18

1/2

80

250

195

160

135

20

3

4-Φ18

1/2

100

280

215

180

155

20

3

4-Φ18

1/2

125

320

280

240

210

22

3

4-Φ23

1/2

150

360

335

295

265

26

3

4-Φ23

1/2



五、BQ41F缩径保温球阀II型主要连接尺寸

公称通径DN

L

D

D1

D2

B

F

Z-Φd

2-G

15

130

95

65

45

14

2

4-Φ14

3/8

20

150

105

75

55

14

2

4-Φ14

3/8

25

160

115

85

65

14

2

4-Φ14

3/8

32

165

135

100

78

16

2

4-Φ18

1/2

40

180

145

110

85

16

3

4-Φ18

1/2

50

200

160

125

100

16

3

4-Φ18

1/2

65

220

180

145

120

18

3

4-Φ18

1/2

80

250

195

160

135

20

3

4-Φ18

1/2

100

280

215

180

155

20

3

4-Φ18

1/2

125

320

280

240

210

22

3

4-Φ23

1/2

150

360

335

295

265

26

3

4-Φ23

1/2
