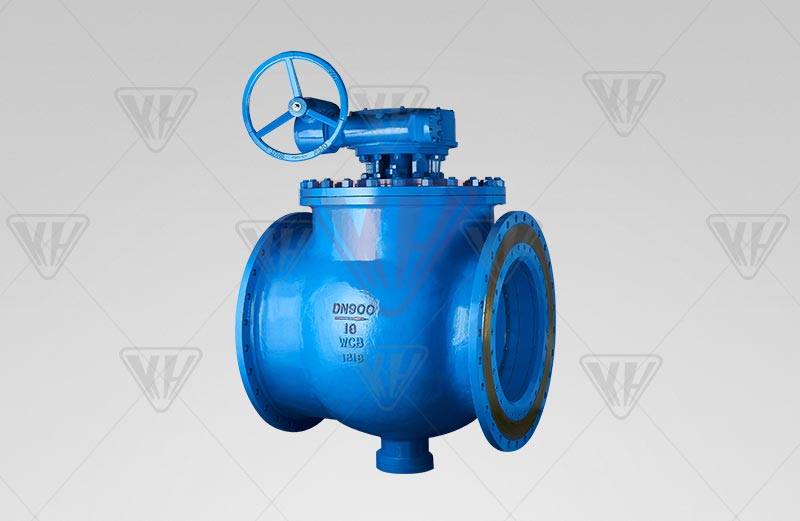

上装偏心半球阀
产品型号:DYQ40型
公称通径:DN100~1400mm
公称压力:PN1.0~1.6MPa
主要材质:碳钢WCB/不锈钢CF8
适用介质:天然气、煤气、液化气、原油、重油
适用温度:≤425℃
法兰连接尺寸:GB/T 9113.1-2000.ASME/ANSI 16.5
结构长度:GB 12221-2005,ASNE B16.10
制造和验收:GB12237-89,API 6D
压力试验按JB/T9092-1999,GB/T13927-92,AP1598
产品详情

上装偏心半球阀产品简介:

       上装偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。可代替:通用阀、油化工专用阀、燃气专用阀、料浆专用阀、煤粉灰渣专用阀等。

       上装偏心半球阀采用偏心结构原理,通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内,流通载面大,关闭时阀芯球面沿阀座渐进,具有剪切功能,有效地切除结垢障碍,实现可靠密封。


上装偏心半球阀工作原理:

           本系列球阀是传统球阀富有灵性变化的结晶,它是将金属球冠固定在偏心球体上,通过偏心曲轴的90度旋转,实现阀门的启闭,与金属球冠密封面接触的金属阀座在轴向和径向浮动,以补偿球冠与阀座的配闸阀。简单可靠的结构及有效的密封方式使它不但可以具有优势地替代闸阀,而且可适用于不可使用的系统中。可以推广应用于石油、化工、电力和冶金等行业,其核心技术属国内首创,它设计独特、结构新颖。其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。


上装偏心半球阀产品特点:

1、密封严密、输送有害气体可达零泄露。

2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求。

3、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。

4、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。



主要性能规范:

公称压力

0.6

1.0

1.6

2.0

2.5

4.0

5.0

6.4

10

壳体试验压力

0.9

1.5

2.4

3.0

3.8

6.0

7.5

9.6

15

高压密封试验

0.66

1.1

1.8

2.2

2.8

4.4

5.5

7.1

11

适用介质及温度℃

DYQ40型

水、蒸汽、纸浆等溶液t≤180℃

DYQ40型

天然气、煤气、液化气、原油、重油 t ≤425℃

DYQ40型

溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 t ≤300℃

☆上装偏心半球阀主要零件材质及代号


零件名称

DYQ40型

DYQ40型

DYQ40型

阀体

碳钢WCB/不锈钢CF8

碳钢WCB/不锈钢CF8

碳钢WCB/不锈钢CF8

阀杆

2Cr13/304

2Cr13/304

2Cr13/304

阀芯密封副

WCB/CF8+Cr

WCB/CF8+硬化合金钢

特种硬化合金钢质
       JK117/17Co合金

阀座密封副

PTFE/Molon

WCB/CF8+硬化合金钢

特种硬化合金钢质
       JK117/17Co合金




公称压力
       PN

公称通径
       DN(mm)

尺寸(mm)

L

D

K

d

b

z-d0

Hw

Hd

1.0MPa

100

229

220

180

156

22

8-φ18

330

380

125

254

210

210

184

22

8-φ18

345

405

150

267

240

240

211

24

8-φ22

370

440

200

292

295

295

266

24

8-φ22

405

470

250

330

350

350

319

26

12-φ22

480

540

300

403

400

400

370

26

12-φ22

520

580

350

430

460

460

429

26

16-φ22

570

630

400

530

515

515

480

26

16-φ26

630

710

450

580

565

565

530

28

20-φ26

690

770

500

660

620

620

582

28

20-φ26

740

820

600

840

725

725

682

34

20-φ30

840

940

700

900

840

840

794

34

24-φ30

960

1040

800

1000

950

950

901

36

24-φ33

1080

1180

900

1100

1050

1050

1001

38

28-φ33

1190

1280

1000

1200

1160

1160

1112

38

28-φ36

1310

1420

1200

1300

1380

1380

1328

44

32-φ39

1420

1530

1400

1500

1590

1590

1530

48

36-φ42

1540

1650

1.6MPa

100

229

180

180

156

22

8-φ18

330

380

125

254

210

210

184

22

8-φ18

345

405

150

267

240

240

211

24

8-φ22

370

440

200

292

295

295

266

24

12-φ22

405

470

250

330

355

355

319

26

12-φ26

480

540

300

403

410

410

370

28

12-φ26

520

580

350

430

470

470

429

30

16-φ26

570

630

400

530

525

525

480

32

16-φ30

630

710

450

580

650

585

548

40

20-φ30

690

770

500

660

770

650

609

44

20-φ33

740

820

600

840

840

770

720

54

20-φ36

840

940

700

900

950

840

794

40

24-φ36

960

1040

800

1000

1050

950

901

42

24-φ39

1080

1180

900

1100

1125

1050

1001

44

28-φ39

1190

1280

1000

1200

1255

1170

1112

46

28-φ42

1310

1420

1200

1300

1485

1390

1328

52

32-φ48

1420

1530

1400

1500

1590

1590

1530

58

36-φ48

1540

1650
