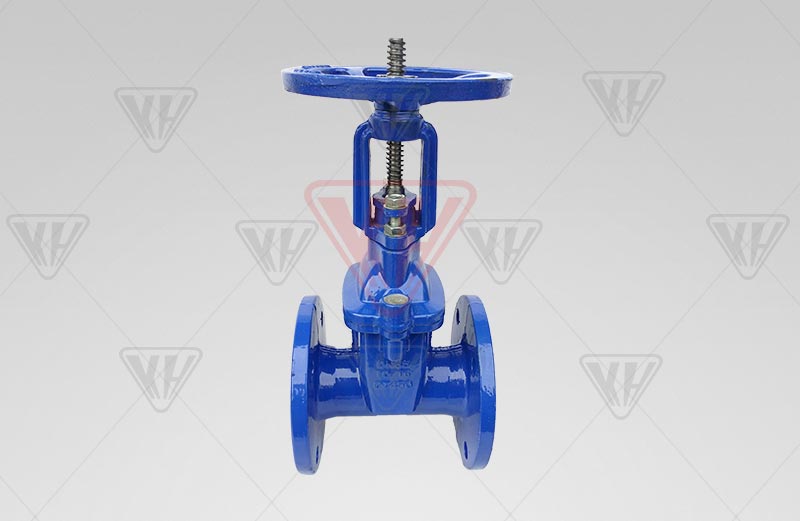

明杆软密封闸阀
产品型号:Z41X
公称通径:DN15-600 mm
公称压力:PN1.6~2.5MPa
适用温度:0~80℃
适用介质:水
阀体材质:球墨铸铁等
驱动方式:手动、电动、气动等
法兰标准:GB/T 17241.6 GB9113
试验标准:GB13927 AP1598
产品详情

一、明杆软密封闸阀产品的概述
       明杆软密封闸阀除具有弹性座封闸阀的优 点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常用于消防及工业系统。一 般安装于距地面较高的位置。我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸 阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封 不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医 药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、明杆软密封闸阀产品的特点
 1、整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几 何尺寸,保证密封可靠,寿命。
 2 、重量轻:阀体采用球铁制成,重量轻,安装方便。
 3、平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂 物淤积,密封更可靠。
 4、耐腐蚀:内 腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
 5、三“0”密封:阀杆采用三道0型 环密封,磨擦阻力小,开关轻巧,不漏水。

三、 明杆软密封闸阀主要性能参数

压力等级 1.0MPa、1.6MPa、2.5MPa
阀体耐压 1.5MPa、2.4MPa、3.75MPa
密封试验 1.1MPa、1.76MPa、2.75MPa
工作温度 0~80℃
适用介质


四、 明杆软密封闸阀主要零件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 “O”形密封圈 NBR 14 紧固螺母


五、明杆软密封闸阀主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

HA

322

332

350

420

581

581

736

882

1009

1300

1380

HC

374

398

429

524

721

736

942

1031

1117

1655

1805
